Барьер искрозащиты TK.iSB TKISB

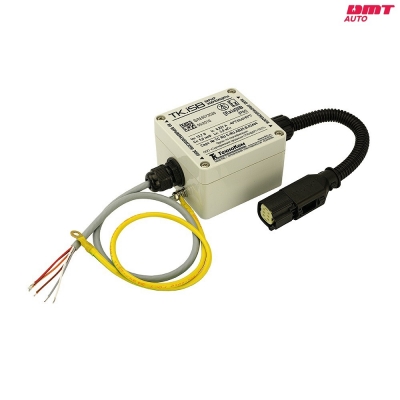

Барьер искрозащиты TK.iSB
Барьер искрозащиты «TK.iSB» – это устройство, предназначенное для защиты искробезопасных цепей датчика уровня топлива «TKLS» во взрывозащищенном исполнении от воздействия высоких напряжений путем ограничения максимального напряжения и тока, протекающего через эти цепи. Барьер искрозащиты «TK.iSB» позволяет использоватьдатчик уровня топлива «TKLS» во взрывозащищенном исполнении во взрывоопасной среде при условии соблюдения эксплуатационных требований, установленных на барьер «TK.iSB» и датчик «TKLS» во взрывозащищенном исполнении.
Технические характеристики:
| Параметр | Значение |
| Маркировка взрывозащиты | [Ex ia] IIB. |
| Количество подключаемых датчиков уровня топлива, шт. | 1 или 2 |
| Напряжение питания, В | 7...60 |
| Температурный диапазон, °С | -40…+85 |
| Габаритные размеры, мм, не более | 145 х 145 х 55 |
| Масса, кг, не более | 0,85 |
| Степень защиты корпуса | IP68. |
| Средний срок службы изделия, лет, не менее | 10 |
| Максимально допустимые параметры | |
| Максимальное напряжение питания, В | 60 |
| Максимальное напряжение, В: RS-485 (A), RS-485 (B), Цифровой вход ДУТ 1, Цифровой вход ДУТ 2 |
5,5 |
| Максимальное напряжение, В: Частотный выход (ОК) ДУТ 1, Частотный выход (ОК) ДУТ 2 |
60 |
| Максимальный ток, мА: RS-485 (A), RS-485 (B), Цифровой вход ДУТ 1, Цифровой вход ДУТ 2 |
50 |
| Максимальный ток, А: Частотный выход (ОК) ДУТ 1, Частотный выход (ОК) ДУТ 2 |
0,5 |
| Электрические искробезопасные характиристики БИС «TK.iSB» | |
| Максимальное выходное напряжение (Uo), В | 10 |
| Максимальное напряжение (Um), В | 60 |
| Максимальный выходной ток (Io), А | 0,312 |
| Максимальная внешняя емкость (Co), мкФ | 20 |
| Максимальная внешняя индуктивность Lo, мГн | 1,6 |
Вид оборудованияПериферия
